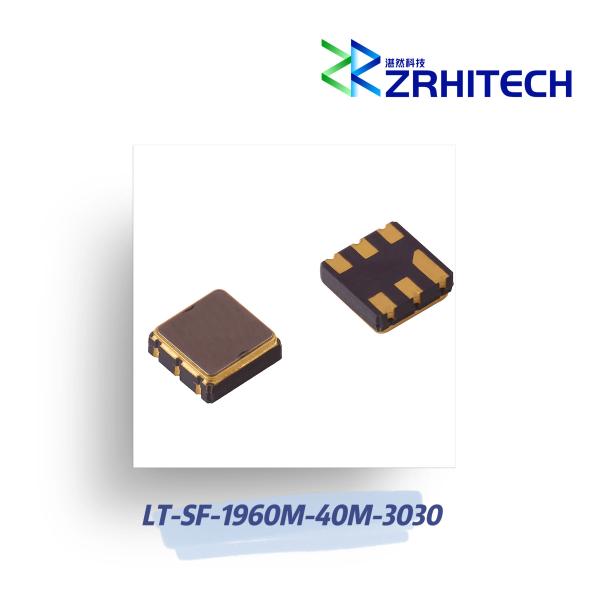

    1960MHz RF SAW Band Pass Filter

    Ask Lasest Price
    Brand Name : ZR Hi-Tech
    Model Number : LT-SF-1960M-40M-3030
    Payment Terms : T/T
    Delivery Time : 4 weeks
    • Product Details
    • Company Profile

    1960MHz RF SAW Band Pass Filter

    1960MHz LT-SF series RF SAW Band Pass Filter


    Quick Detail:

    · Aluminum Housing

    · Customizable Frequency

    · -40℃~+85℃ Operating Temperature

    · Sourface Mount Package

    · Small Size

    · Low Cost

    · CE, RoHS, REACH compliant

    · 1 Year Warranty


    Description:


    The LT-SF-1960M-40M-3030 from ZR is a Band Pass Filter with Frequency 1940 to 1980 MHz, Bandwidth 40 MHz, Center Frequency 1960 MHz, Insertion Loss 2.2 to 3 dB, Rejection 25 to 40 dB. Tags: Surface Mount, RF SAW Filter. This filter is widely used in various Wireless Communication.More details for LT-SF-1960M-40M-3030 can be seen below.


    Specifications:

    Electrical / Optical Characteristics (Ta=25℃±3℃)


    ItemsSpecificationConditions
    Part NumberLT-SF-1960M-40M-3030
    Center Frequency1960MHz
    Insertion Loss2dB Max.; 1.5dB Typ.
    Insertion Loss(1940.00-1980.00MHz)3dB Max.; 2.2dB Typ.
    Ripple in Bandwidth1.0dB Max.; 0.8dB Typ.
    Group Delay Variation30ns Max.; 10ns Typ.
    Input VSWR2.0:1 Max.; 10ns Typ.
    Output VSWR2.0:1 Max.; 10ns Typ.
    Attenuation35dB Min.@DC-850MHz
    30dB Min.@850.00–915.00MHz
    30dB Min.@915.00–1880.00MHz
    30dB Min.@2010.00MHz
    40dB Min.@2130.00–2170.00MHz
    40dB Min.@2170.00–2400.00MHz
    25dB Min.@2500.00–3600.00MHz
    Dimension3x3x1.25mm
    Note: for custom specs, please contact us directly.

    Outline Drawing (Unit: mm):
